1.特征:

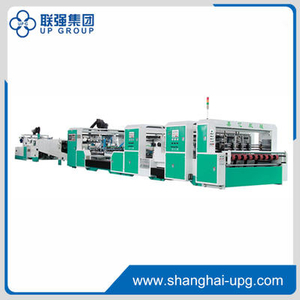

本机由九部分组成:送料部分、预折线部分、折页部分、牵引部分、校正部分、钉头部分、计数推动部分、自动装订部分(可选)和电气系统(可选)。每个工作场所都配有单独的电机和操作平台,操作更加方便快捷。本机采用PLC控制,控制纸箱数量和小时数。在机器侧面设有安全报警装置,一旦操作失误会自动报警。
2.送料部分:
(1) 纸板的上料由10根100毫米宽的上料皮带实现。通过张紧轮可以调整胶带的间距,以适应不同宽度纸板的调整。
(2) 送纸挡板左右两侧可根据不同纸板宽度自动调整。(如下图所示)
(3) 送纸单元前端设有四个纸板送纸刀,可根据不同纸板厚度上下调节。
(4) 送纸部的后部设有托纸辊和后侧定位。
(5) 采用伺服电机调节,操作简单快速,使纸张光滑。
其他厂商设计 | 我们的设计 |
缺点 | 优点 |
1.使用一般 | 1. 左右挡板带直线导轨,高精度位移 |
2. 左右挡板手动调节 | 2. 左右挡板电动调节 |
3. 后挡板没有定位刀 | 3. 配有独立的遥控调节平台和定位刀,定位精度高; |
4. 采用普通抽风机 | 4. 采用台湾宏普或宏普HTB多级高压风机,送纸稳定,效率高且稳定; |
5. 后固定托盘不可调; | 5. 后托盘可根据纸板大小上下调整,以稳定输送; |
6. 输送带不能单独调整 | 6.可单独调节弹性,避免皮带弹性变形。 |
3. 折痕部分:
采用3套压纹轮,固定在墙边(国内首家供应商研发)。
其他供应商的压痕设计 | 我们国内首家供应商研发的设计 |
缺点 | 优点 |
a. 更换折痕轮不方便,必须拆卸所有轴承和轴 | a. 方便更换, 可单独拆卸,便于维修和更换折痕轮,节省时间。 |
b. 压痕精度不能保证,因为是靠轴的细长,它会在纸板转移时跳跃,不能保证压痕轮的旋转精度。它没有达到预期的效果,而会损坏正在开裂的板。 | b. 压痕轮固定在墙架上,高负荷轴承保证精度,旋转精度可控制在±0.1mm以内,墙架支撑导杆抗压强度可达到250吨以上,使压痕非常平稳光滑,达到压痕效果。 |
c. 左右侧压痕精度由拨叉移动定位时控制,由于滑块与压痕轮之间有间隙,工作时会左右摆动,容易造成压痕误差。 | c. 压痕轮左右定位采用精密丝杠控制,高速运转时定位完美,可达到成形精度要求。 |
d. 这里提到的结构只有两套折痕轮 | d. 而这里的结构是3组从浅到深的折痕轮,保证了精度。 |
4.折叠单元:
(1) 根据纸箱的不同形状,在折叠单元的前端设置有胶接装置。胶接装置由下胶轮、上压辊和塑料盒组成。
(2) 纸板主要是通过两条120mm宽的底带和两条80mm宽的弯带和两条折叠导管,实现左右两侧第二条折线和第四条折线的180度折叠成形。
(3) 导轮有很多不同的角度,根据纸张和纸板厚度的不同,调整导轮的不同位置和角度,使纸板折叠更加顺畅。
(4) 皮带下方设有多个支承轴承,以支承导带平稳运行。
(5) 下行皮带在轨道两侧设有定位,保证高速皮带不脱落。
(6) 塑料盒采用优质精密铝,永不生锈,底部设有排水孔。
(7) 上皮带配有自动升降装置,故障排除方便快捷。
(8) 下带左右皮带各有独立的真空抽风机,保证纸箱成型的稳定性,避免不同间距造成的交通堵塞。上下皮带间隙可自动调节。
(9) 接缝尺寸控制:左右板上设有一套3米长的中间导轮定位系统,下一轮驱动成型,保证纸箱成型精度和两侧美观。
(10) 左右下导板组合焊接成L型,经冷热处理后加工,坚固稳定。
(11) 导轨采用精密直线导轨,精度高,经久耐用。
其他厂家设计 | 我们的设计 |
缺点 | 优点 |
折叠纸板时,可通过折叠刀和下皮带之间的间隙进行调整。由于不同的纸板间隙不一样,调试困难。当纸板的间隙和厚度不一样时,送纸方式属于失控,容易摆动,所以高速运转很可能造成交通堵塞,造成减产和废品增多。 | 纸板进入时,会被下皮带上的真空吸走,以确保纸板紧紧吸附在下皮带上。高速稳定,成盒精度高。 |
5.牵引调节装置:
(1) 采用四条进口防滑胶带,确保纸箱高速运转,确保稳定性。
(2) 大约两对皮带可以根据纸箱的侧面尺寸单独调整。
(3) 压力采用优质弹簧钢,间隙单独调整;
(4) 不需拆卸传动轴即可更换皮带;
(5) 上皮带传动采用无级变速器,倒纸盒出现,调速快,提高了音箱的音质。
6.校正段单位:
(1) 皮带可根据纸箱长度调整,确保皮带不打时不打,打时无阻力。
(2) 拍系采用伺服电机,速度快,准确。
(3) 左右轮采用镀铬金属轮毂,使用寿命长。
(4) 拍完后,用机器人的姿势,不要剪刀。
(5) 上下皮带间隙可自动调节。
(6) 系统会自动关闭,避免浪费成一块纸箱,减少停机时间。
7.缝合装置:
(1) 钉头每分钟可放置1100颗钉子;
(2) 钉头采用摆动结构,防止钉下快孔变宽;
(3) 根据设定的钉子从摆锤上摆动可调;
(4) 剪钉器为斜口,下钉是钉孔不会加宽;
(5) 可根据需要设置带自动加油系统的钉头;
(6) 上下皮带间隙可自动调节;
(7) 采用精密自动控制送丝系统,保证送丝稳定,无送丝自动停机,见下图:
8.计数排出器
(1) 人性化的倾斜输送结构,操作方便,可降低劳动强度。
(2) 采用两套引射挡板,根据不同的成型盒类型和长度,由电机调节其前后运动。
(3) 采用一套箱体输出压纹轮,均匀压制,减少冲击力,避免送料混乱。
(4) 码垛盒弹出量可根据客户要求设定,并按顺序弹出,方便与自动包装机配套。
(5) 气动前挡板采用往复推杆设计,使顶出更加准确、快速。
(6) 通过重叠堆垛将箱子输送至校正/翻板段,速度可根据主机速度进行调整
(7) 为了在鱼尾问题发生时加快上带速度,减小误差,在压/拍段装配了无级变速器。
(8) 采用可编程控制器和触摸屏数字控制器,操作简单,稳定,无需停机输入数据,自动计数、码放、弹出顺序。
(9) 计数引射器主电机调速,运行平稳。
(10) 输送箱用皮带,码放整齐,码放速度0-130m/min
(11) 折流板用于校正箱体,偏差很小。
(12) 气动计数和喷射,PLC点控制,非常稳定、正确、快速。
(13) 输送段采用底部输送带与上部压力带同步加压系统,为保证成品箱胶合牢固、整齐有序,堆码高度为8-25根。
9.折页部分(可选):
10.电气系统(可选):
(1) 可选自动电脑作为独立系统来实现5分钟快速上手,大大减少了对熟练机长的依赖。
(2) 选用日本三菱PLC产品,主电机选用台电产品。
(3) 离合器选用台湾与台湾技术合作产品,台湾与台湾变频器或日本(三菱)产品。
(4) 电器元件、按钮、施耐德等选用日本欧姆龙光电开关产品。
(5) 远程控制系统,可以远程控制机器的合理运行,所有手动面板都可以在远程控制面板上实现操作,使转印机更加方便快捷。
(6) 具有位置显示功能的折叠盒部分。
11.主要部件:
No. | 名字 | 规格 | 品牌 | ||||
1 | 主框架 | 25mm 冷热加工国家标准钢材 | |||||
2 | 传送器 | 16mm 冷热加工国家标准钢材 | |||||
3 | 计数器 | 12mm 冷热加工国家标准钢材 | |||||
4 | 主电机 | 11千瓦 | 东元(台湾) | ||||
5 | 调整电机 | 400瓦 | 换档板电动调整(台湾 ) | ||||
6 | 风扇电机 | 4千瓦 | |||||
7 | 传送电机 | 2.2千瓦 | 配 1:20 齿轮箱 | ||||
8 | 齿轮电机 | 0.4千瓦 | CPG (台湾) | ||||
9 | 传感器 | 施耐德 Delta Inovance | |||||
10 | PLC 控制器 | 施耐德 三菱 Inovance | |||||
11 | 触摸屏 | 7色屏幕 | 施耐德PanelMaster | ||||
12 | 监控系统 | 10色 | |||||
13 | 送料带 | DHIORION (意大) | |||||
14 | 折叠带 | XH (意大利) | |||||
15 | 运输带 | 意大利 | |||||
16 | 按钮 | 施耐德(法国) | |||||
17 | 光电开关 | 欧姆龙(日本) | |||||
18 | 轴承 | 日本精工株式会社 (日本) | |||||
箱子 | 项目 | 最大(毫米) | 最小(毫米) | ||||
| A | 2400 | 750 | ||||
B | 1000 | 350 | |||||
C | 800 | 140 | |||||
适应瓦楞纸厚度 | AB、A、B、C、E 3/5 层 |
1.特征:
本机由九部分组成:送料部分、预折线部分、折页部分、牵引部分、校正部分、钉头部分、计数推动部分、自动装订部分(可选)和电气系统(可选)。每个工作场所都配有单独的电机和操作平台,操作更加方便快捷。本机采用PLC控制,控制纸箱数量和小时数。在机器侧面设有安全报警装置,一旦操作失误会自动报警。
2.送料部分:
(1) 纸板的上料由10根100毫米宽的上料皮带实现。通过张紧轮可以调整胶带的间距,以适应不同宽度纸板的调整。
(2) 送纸挡板左右两侧可根据不同纸板宽度自动调整。(如下图所示)
(3) 送纸单元前端设有四个纸板送纸刀,可根据不同纸板厚度上下调节。
(4) 送纸部的后部设有托纸辊和后侧定位。
(5) 采用伺服电机调节,操作简单快速,使纸张光滑。
其他厂商设计 | 我们的设计 |
缺点 | 优点 |
1.使用一般 | 1. 左右挡板带直线导轨,高精度位移 |
2. 左右挡板手动调节 | 2. 左右挡板电动调节 |
3. 后挡板没有定位刀 | 3. 配有独立的遥控调节平台和定位刀,定位精度高; |
4. 采用普通抽风机 | 4. 采用台湾宏普或宏普HTB多级高压风机,送纸稳定,效率高且稳定; |
5. 后固定托盘不可调; | 5. 后托盘可根据纸板大小上下调整,以稳定输送; |
6. 输送带不能单独调整 | 6.可单独调节弹性,避免皮带弹性变形。 |
3. 折痕部分:
采用3套压纹轮,固定在墙边(国内首家供应商研发)。
其他供应商的压痕设计 | 我们国内首家供应商研发的设计 |
缺点 | 优点 |
a. 更换折痕轮不方便,必须拆卸所有轴承和轴 | a. 方便更换, 可单独拆卸,便于维修和更换折痕轮,节省时间。 |
b. 压痕精度不能保证,因为是靠轴的细长,它会在纸板转移时跳跃,不能保证压痕轮的旋转精度。它没有达到预期的效果,而会损坏正在开裂的板。 | b. 压痕轮固定在墙架上,高负荷轴承保证精度,旋转精度可控制在±0.1mm以内,墙架支撑导杆抗压强度可达到250吨以上,使压痕非常平稳光滑,达到压痕效果。 |
c. 左右侧压痕精度由拨叉移动定位时控制,由于滑块与压痕轮之间有间隙,工作时会左右摆动,容易造成压痕误差。 | c. 压痕轮左右定位采用精密丝杠控制,高速运转时定位完美,可达到成形精度要求。 |
d. 这里提到的结构只有两套折痕轮 | d. 而这里的结构是3组从浅到深的折痕轮,保证了精度。 |
4.折叠单元:
(1) 根据纸箱的不同形状,在折叠单元的前端设置有胶接装置。胶接装置由下胶轮、上压辊和塑料盒组成。
(2) 纸板主要是通过两条120mm宽的底带和两条80mm宽的弯带和两条折叠导管,实现左右两侧第二条折线和第四条折线的180度折叠成形。
(3) 导轮有很多不同的角度,根据纸张和纸板厚度的不同,调整导轮的不同位置和角度,使纸板折叠更加顺畅。
(4) 皮带下方设有多个支承轴承,以支承导带平稳运行。
(5) 下行皮带在轨道两侧设有定位,保证高速皮带不脱落。
(6) 塑料盒采用优质精密铝,永不生锈,底部设有排水孔。
(7) 上皮带配有自动升降装置,故障排除方便快捷。
(8) 下带左右皮带各有独立的真空抽风机,保证纸箱成型的稳定性,避免不同间距造成的交通堵塞。上下皮带间隙可自动调节。
(9) 接缝尺寸控制:左右板上设有一套3米长的中间导轮定位系统,下一轮驱动成型,保证纸箱成型精度和两侧美观。
(10) 左右下导板组合焊接成L型,经冷热处理后加工,坚固稳定。
(11) 导轨采用精密直线导轨,精度高,经久耐用。
其他厂家设计 | 我们的设计 |
缺点 | 优点 |
折叠纸板时,可通过折叠刀和下皮带之间的间隙进行调整。由于不同的纸板间隙不一样,调试困难。当纸板的间隙和厚度不一样时,送纸方式属于失控,容易摆动,所以高速运转很可能造成交通堵塞,造成减产和废品增多。 | 纸板进入时,会被下皮带上的真空吸走,以确保纸板紧紧吸附在下皮带上。高速稳定,成盒精度高。 |
5.牵引调节装置:
(1) 采用四条进口防滑胶带,确保纸箱高速运转,确保稳定性。
(2) 大约两对皮带可以根据纸箱的侧面尺寸单独调整。
(3) 压力采用优质弹簧钢,间隙单独调整;
(4) 不需拆卸传动轴即可更换皮带;
(5) 上皮带传动采用无级变速器,倒纸盒出现,调速快,提高了音箱的音质。
6.校正段单位:
(1) 皮带可根据纸箱长度调整,确保皮带不打时不打,打时无阻力。
(2) 拍系采用伺服电机,速度快,准确。
(3) 左右轮采用镀铬金属轮毂,使用寿命长。
(4) 拍完后,用机器人的姿势,不要剪刀。
(5) 上下皮带间隙可自动调节。
(6) 系统会自动关闭,避免浪费成一块纸箱,减少停机时间。
7.缝合装置:
(1) 钉头每分钟可放置1100颗钉子;
(2) 钉头采用摆动结构,防止钉下快孔变宽;
(3) 根据设定的钉子从摆锤上摆动可调;
(4) 剪钉器为斜口,下钉是钉孔不会加宽;
(5) 可根据需要设置带自动加油系统的钉头;
(6) 上下皮带间隙可自动调节;
(7) 采用精密自动控制送丝系统,保证送丝稳定,无送丝自动停机,见下图:
8.计数排出器
(1) 人性化的倾斜输送结构,操作方便,可降低劳动强度。
(2) 采用两套引射挡板,根据不同的成型盒类型和长度,由电机调节其前后运动。
(3) 采用一套箱体输出压纹轮,均匀压制,减少冲击力,避免送料混乱。
(4) 码垛盒弹出量可根据客户要求设定,并按顺序弹出,方便与自动包装机配套。
(5) 气动前挡板采用往复推杆设计,使顶出更加准确、快速。
(6) 通过重叠堆垛将箱子输送至校正/翻板段,速度可根据主机速度进行调整
(7) 为了在鱼尾问题发生时加快上带速度,减小误差,在压/拍段装配了无级变速器。
(8) 采用可编程控制器和触摸屏数字控制器,操作简单,稳定,无需停机输入数据,自动计数、码放、弹出顺序。
(9) 计数引射器主电机调速,运行平稳。
(10) 输送箱用皮带,码放整齐,码放速度0-130m/min
(11) 折流板用于校正箱体,偏差很小。
(12) 气动计数和喷射,PLC点控制,非常稳定、正确、快速。
(13) 输送段采用底部输送带与上部压力带同步加压系统,为保证成品箱胶合牢固、整齐有序,堆码高度为8-25根。
9.折页部分(可选):
10.电气系统(可选):
(1) 可选自动电脑作为独立系统来实现5分钟快速上手,大大减少了对熟练机长的依赖。
(2) 选用日本三菱PLC产品,主电机选用台电产品。
(3) 离合器选用台湾与台湾技术合作产品,台湾与台湾变频器或日本(三菱)产品。
(4) 电器元件、按钮、施耐德等选用日本欧姆龙光电开关产品。
(5) 远程控制系统,可以远程控制机器的合理运行,所有手动面板都可以在远程控制面板上实现操作,使转印机更加方便快捷。
(6) 具有位置显示功能的折叠盒部分。
11.主要部件:
No. | 名字 | 规格 | 品牌 | ||||
1 | 主框架 | 25mm 冷热加工国家标准钢材 | |||||
2 | 传送器 | 16mm 冷热加工国家标准钢材 | |||||
3 | 计数器 | 12mm 冷热加工国家标准钢材 | |||||
4 | 主电机 | 11千瓦 | 东元(台湾) | ||||
5 | 调整电机 | 400瓦 | 换档板电动调整(台湾 ) | ||||
6 | 风扇电机 | 4千瓦 | |||||
7 | 传送电机 | 2.2千瓦 | 配 1:20 齿轮箱 | ||||
8 | 齿轮电机 | 0.4千瓦 | CPG (台湾) | ||||
9 | 传感器 | 施耐德 Delta Inovance | |||||
10 | PLC 控制器 | 施耐德 三菱 Inovance | |||||
11 | 触摸屏 | 7色屏幕 | 施耐德PanelMaster | ||||
12 | 监控系统 | 10色 | |||||
13 | 送料带 | DHIORION (意大) | |||||
14 | 折叠带 | XH (意大利) | |||||
15 | 运输带 | 意大利 | |||||
16 | 按钮 | 施耐德(法国) | |||||
17 | 光电开关 | 欧姆龙(日本) | |||||
18 | 轴承 | 日本精工株式会社 (日本) | |||||
箱子 | 项目 | 最大(毫米) | 最小(毫米) | ||||
| A | 2400 | 750 | ||||
B | 1000 | 350 | |||||
C | 800 | 140 | |||||
适应瓦楞纸厚度 | AB、A、B、C、E 3/5 层 |
精度 | 折痕单元:±0.5mm 折叠单元:±1.5mm |
缝合速度 | 钉速:1100 Nails/min(双钉) |
盒高:530mm 80Pcs/分 | |
盒高:900mm 50 Pcs/分 | |
糊盒速度 | 盒高:530mm 12000 Pcs/时 |
主电机 | 11千瓦 |
尺寸 (L*W*H) | 15100毫米*3300毫米*1600毫米 |
重 | 15吨 |
精度 | 折痕单元:±0.5mm 折叠单元:±1.5mm |
缝合速度 | 钉速:1100 Nails/min(双钉) |
盒高:530mm 80Pcs/分 | |
盒高:900mm 50 Pcs/分 | |
糊盒速度 | 盒高:530mm 12000 Pcs/时 |
主电机 | 11千瓦 |
尺寸 (L*W*H) | 15100毫米*3300毫米*1600毫米 |
重 | 15吨 |
