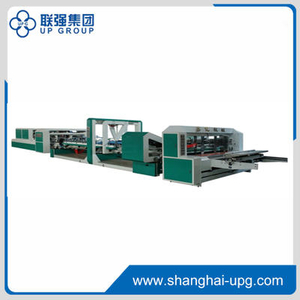

LQ-ZDJ 1800/2200/2400自动折页胶合机(经济型)

一.主要结构和一般信息:
(1) 本机适用于A.B.C.AB型3/5层瓦楞纸板。
(2) 减少人力依赖,更换缝制工作。
(3) 涂胶均匀不流淌,易干燥、清洁。
(4) 粘在粘贴处的盒子牢固、整齐、干净。
(5) 不需要太多的人力,但效率高,搬板需要2人,捆扎需要2人,转运需要2人。8小时内可完成10万多件。
(6) 适用于出口及生态包装,如优质包装盒,包括:饮料、啤酒、方便面、瓷砖盒等。
(7) 本机由送料、胶合、折叠、拍打/校正、反弹出、自动剥落(可选零件)和电气系统共7部分组成。
数量:
  • LQ-ZDJ 1800/2200/2400
  • UPG

一.主要结构和一般信息:

(1) 本机适用于A.B.C.AB型3/5层瓦楞纸板。

(2) 减少人力依赖,更换缝制工作。

(3) 涂胶均匀不流淌,易干燥、清洁。

(4) 粘在粘贴处的盒子牢固、整齐、干净。

(5) 不需要太多的人力,但效率高,搬板需要2人,捆扎需要2人,转运需要2人。8小时内可完成10万多件。

(6) 适用于出口及生态包装,如优质包装盒,包括:饮料、啤酒、方便面、瓷砖盒等。

(7) 本机由送料、胶合、折叠、拍打/校正、反弹出、自动剥落(可选零件)和电气系统共7部分组成。


二.进料部分:

(1) 带导边真空吸料系统,送料平稳、准确。

(2) 采用优质电磁离合器和制动系统,独立控制送料段,操作简单稳定。

(3) 压纹轮上下调整可根据纸板厚度在2-8mm范围内进行。

(4) 与折叠部相连,变频调速,速度0-130m/min。

(5) 前挡板和输送带可左右调节。


三.粘合部分:

(1) 胶合宽度为20-25毫米,底部胶合。

(2) 胶合部可根据纸板大小,通过电机控制的丝杠辊左右调整。

(3) 采用不锈钢轮进行涂胶,涂胶均匀,无故障,节约胶水。

(4) 胶量可根据调整胶块与胶轮的间隙来设定,可节省胶量。


四.折叠部分:

(1) 主电机采用变频调速。无噪音,调速灵活稳定。

(2) 采用进口高摩擦带输送纸板,自动折叠。

(3) 在折叠部装配的纸箱成型装置。

(4) 折叠部采用两排内定位导轮系统,对纸箱进行精密成形。

(5) 折叠速度为0-130m/min

(6) 左右侧折叠臂由电机调节。


五.校正和计数喷射器:

(1) 通过重叠堆垛将箱子输送至校正/翻板段,速度可根据主机速度进行调整

(2)为了在钓尾问题发生时加快上带速度,减小误差,在压/拍段装配了无级变速器。

(3) 采用可编程控制器和触摸屏数字控制器,操作简单,稳定,无需停机输入数据,自动计数、码放、弹出顺序。

(4) 计数引射器主电机调速,运行平稳。

(5) 输送箱用皮带,码放整齐,码放速度0-130m/min

(6) 折流板用于校正箱体,偏差很小。

(7) 气动计数和喷射,PLC点控制,非常稳定、正确、快速。

(8) 输送段采用底部输送带与上部压力带同步加压系统,为保证成品箱胶合牢固、整齐有序,堆码高度为8-25根。


六.自动捆扎部分:

(1) 手动将包装箱吊至自动剥皮机进行自动捆扎。

(2) 捆扎过程中,可通过气动控制做交叉式或双线式,四面校正和压剥功能(可选)。


七.主要部件来源:



No.

项目

说明

数量

品牌/描述

1

主机器


1*2

25毫米国际冷热加工钢材

2

主电机

4KW

1 套

TECO, TAIWAN

3

调节电动机

400W

1 套

CPG, TAIWAN

4

抽风机

2.2KW

1 套

真空吸料

5

传送马达

2.2KW/1:20

1 套

配合1:20减速器

6

反相器

用于主电机,传送和计数

4 套

DELTA

7

PLC


1 套

MITSUBISHI, JAPAN

8

触摸屏

七色屏

1 套

PT,  TAIWAN

9

离合制动器


1 套

WEIZHENG

10

送料带

DHIORION, ITALY

11

折叠带

XH, ITALY

12

传送带

ITALY

13

控制钮

SCHNEIDER, FRANCE

14

控制旋转按钮

SCHNEIDER, FRANCE

15

光电开关

OMRON, JAPAN

16

空气开关

DELIXI


型号

SP-ZDJ1800

SP-ZDJ2200

SP-ZDJ2400

最大进料尺寸

900*1800mm

950*2200mm

1000*2400mm

最小进料尺寸

260*800mm

300*800mm

350*800mm

机器尺寸

2600*11000

3200*11500

3500*12500

能耗

9.5kw

10.5kw

10.5kw

标注:特殊尺寸能根据客户要求进行订做.
