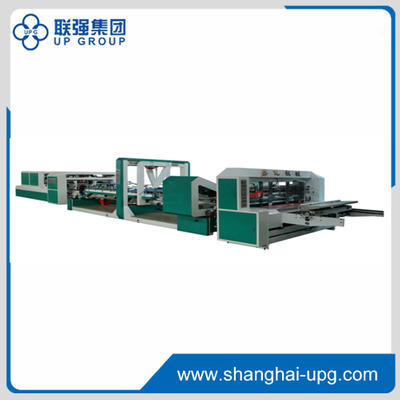

JW-2400B
UPG
主要特点:
●送料装置采用自动引边送料装置。侧挡板可拍打瓦楞纸板。
●胶轮采用不锈钢制造。涂胶泵自动供胶。无胶报警,停机自动循环。容易清洗。
●上下托架由内衬导轨和电动控制装置移动。
●第二条压痕线安装预压痕轮。
●最终折叠单元采用伺服电机驱动,实现精确折叠。
●缝纫头摆动方式。机器可以是胶合或缝合
●可采用单缝、双缝、双单双缝。
●一个开关用于涂胶或缝合。缝纫机工作时,缝纫头驾驶室应向上移动。
●所有皮带易于更换。
●可编程逻辑控制器程序和200阶存储器。
进料装置:
●显示器可通过电视屏幕监视推料器中纸板的转移情况,并对零件状况进行计数。
●带4个轴的自动引线边缘馈线。
●侧挡板可拍打瓦楞纸板,保证送纸精度。
自动泵注胶系统:
●自动泵注胶系统。
●机器停止时自动循环,易于清洁。
●胶水罐的电动移动。
折叠单元:
●所有下托架均为机动运动。
●上压线轮,确保第二次压线。它是4件,由马达驱动。
●由衬垫导轨移动的上下托架。
●外皮带伺服电机驱动,保证折叠精度。
●用于最终折叠单元的独立变频电机驱动
喷射器和计数器:
●根据PLC触摸屏编程器和触摸屏控制。
●输入数据促进机器工作。自动检测仪可以输出准确的数字
●使用气动模式的计数器和推压调节器。
●堆放高度:10-30根线路导轨可自由设置堆放数量
●上下托架为电动调节的线路导轨。
配置列表
名字 | 品牌 |
全伺服驱动电机 | 日本安川 |
全伺服驱动电机组件 | 日本安川 |
全变频 | 台湾晟邦 |
全电机逆变器控制器 | 台湾台达 |
PLC 主触摸屏 | 中德KINCO |
PLC 程序 | 台湾永宏 |
中间继电器 | 日本欧姆龙 |
主低压电器 | 瑞士ABB |
全断路器 | 法国施耐德 |
轴承 | 中国人本, 日本精工株式会社 |
主要特点:
●送料装置采用自动引边送料装置。侧挡板可拍打瓦楞纸板。
●胶轮采用不锈钢制造。涂胶泵自动供胶。无胶报警,停机自动循环。容易清洗。
●上下托架由内衬导轨和电动控制装置移动。
●第二条压痕线安装预压痕轮。
●最终折叠单元采用伺服电机驱动,实现精确折叠。
●缝纫头摆动方式。机器可以是胶合或缝合
●可采用单缝、双缝、双单双缝。
●一个开关用于涂胶或缝合。缝纫机工作时,缝纫头驾驶室应向上移动。
●所有皮带易于更换。
●可编程逻辑控制器程序和200阶存储器。
进料装置:
●显示器可通过电视屏幕监视推料器中纸板的转移情况,并对零件状况进行计数。
●带4个轴的自动引线边缘馈线。
●侧挡板可拍打瓦楞纸板,保证送纸精度。
自动泵注胶系统:
●自动泵注胶系统。
●机器停止时自动循环,易于清洁。
●胶水罐的电动移动。
折叠单元:
●所有下托架均为机动运动。
●上压线轮,确保第二次压线。它是4件,由马达驱动。
●由衬垫导轨移动的上下托架。
●外皮带伺服电机驱动,保证折叠精度。
●用于最终折叠单元的独立变频电机驱动
喷射器和计数器:
●根据PLC触摸屏编程器和触摸屏控制。
●输入数据促进机器工作。自动检测仪可以输出准确的数字
●使用气动模式的计数器和推压调节器。
●堆放高度:10-30根线路导轨可自由设置堆放数量
●上下托架为电动调节的线路导轨。
配置列表
名字 | 品牌 |
全伺服驱动电机 | 日本安川 |
全伺服驱动电机组件 | 日本安川 |
全变频 | 台湾晟邦 |
全电机逆变器控制器 | 台湾台达 |
PLC 主触摸屏 | 中德KINCO |
PLC 程序 | 台湾永宏 |
中间继电器 | 日本欧姆龙 |
主低压电器 | 瑞士ABB |
全断路器 | 法国施耐德 |
轴承 | 中国人本, 日本精工株式会社 |
型号 | JW-2400B |
最大上胶速度 | 200 m/min |
最大纸张尺寸 | 2400 x 1200 |
最小纸张尺寸 | 600 x 300mm |
折叠模式 | 上叠 |
可用纸张 | 3/5层 |
粘合剂 | PVA |
总功率 | 36kw |
电压 | 380V, 50HZ, 三相 |
尺寸 | 15000 x 3400 x 2200mm |
体重 | 15T |
数据 | Max | Min | |
A | 上胶机 | 2400 | 600 |
B | 上胶机 | 1200 | 300 |
C | 上胶机 | 1080 | 120 |
型号 | JW-2400B |
最大上胶速度 | 200 m/min |
最大纸张尺寸 | 2400 x 1200 |
最小纸张尺寸 | 600 x 300mm |
折叠模式 | 上叠 |
可用纸张 | 3/5层 |
粘合剂 | PVA |
总功率 | 36kw |
电压 | 380V, 50HZ, 三相 |
尺寸 | 15000 x 3400 x 2200mm |
体重 | 15T |
数据 | Max | Min | |
A | 上胶机 | 2400 | 600 |
B | 上胶机 | 1200 | 300 |
C | 上胶机 | 1080 | 120 |
