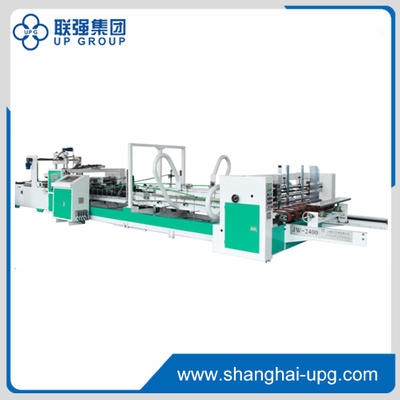

LQ-1800/2400/2800 全自动夹胶机

主要适用于胶合柔版直线纸箱,JW系列自动折页胶的标准配置由送料部、折页部、计数器和顶出部三部分组成。工作稳定,噪音低。最后折叠段的上端设有第二压线装置,能有效解决出钢过程中的尺寸缝,反顶出前部的上带采用无级调速。根据前后往复拍板的连续敲击,可以有效减少胶接过程中剪刀间隙的形成。

数量:
  • JW-1800/2400/2800
  • UPG

主要特点:


主要适用于胶合柔版直线纸箱,JW系列自动折页胶的标准配置由送料部、折页部、计数器和顶出部三部分组成。工作稳定,噪音低。最后折叠段的上端设有第二压线装置,能有效解决出钢过程中的尺寸缝,反顶出前部的上带采用无级调速。根据前后往复拍板的连续敲击,可以有效减少胶接过程中剪刀间隙的形成。该机操作简单、稳定,是纸箱机的首选。


进料部分:

1.纸板由高摩擦给料机和高压吸力联合输送。对于不同宽度的纸板,可以通过张紧轮调整送料皮带的空间。

2.进纸段左右两侧均设有挡板,可根据不同纸板宽度手动调节。

3.喂入部前端设有两个喂入刀,可根据纸板厚度的不同上下调整

4.无级调速,操作方便快捷,送纸平稳。


折叠组件:


1.在最后折叠部前端设有一套预压轮和涂胶机,涂胶机由下涂胶轮、上夹轮和胶套组成。

2.纸板左右两侧第二折线与第四折线180度折叠,主要通过两条80mm宽的转弯带和两条折叠导线实现。高摩擦带结合多个夹轮自动折叠纸板,强力修正纸板的成形尺寸,从而达到美观成形和精密公差。

3.左右两侧设有多个不同角度的托辊轮,托辊轮的位置和角度可根据纸板的不同特性和厚度进行调整,使折叠更加顺畅。

4.底部皮带下装有多个轴向轴承,以支撑和引导皮带的平稳运行。

50采用优质变频电机,调速灵活,噪音低。


计数器和传送器:

1、PLC编程器和触摸屏控制,操作方便可靠。

2.输入数据促进机器工作。自动检测仪可以输出准确的数字数

3.采用校正调节器,保证投料平稳,落料不漏。

4.使用气动模式顶住和推动调节器。


部件介绍:

名字

品牌

PLC

永宏(台湾)

传感器

台达(台湾)

主电机

富田 (台湾)

主轴承

日本精工株式会社(日本)

带子

NITA (日本)

气胎

AirTAC(台湾)

电磁阀

AirTAC(台湾)

按钮

施耐德(法国)

开关

施耐德(法国)

继电器开关

欧姆龙(台湾)

行程开关

天德 (台湾)

光电

Au tonics(南韩)

编码器

光洋精工株式会社 (日本)

齿轮电机

城邦(台湾)


型号

JW-2400

最大器械速度

150 米/分

瓦楞纸

A.B.C.E.F 类
3/5层瓦楞纸

最大纸板尺寸

2400 x 1200毫米

最小纸张尺寸

750*350毫米

主电机能耗

7.5千瓦

总功率

16千瓦

尺寸

12000*3300*1800毫米

机器重量

9吨

最小卡纸箱宽度

25毫米






型号

JW-1800

JW-2400

JW-2800

最大速度( 米/分)

150

卡纸

A B C E F 类 3/5层卡纸

能量(千瓦)

16

17

18

最大模切尺寸(米)

12×2.6×1.6

12×3.3×1.8

13×3.7×1.8

重量(吨)

85

9

9.5

纸箱类型

项目(毫米)

MAX

MIN

MAX

MIN

MAX

MIN


A

1800

750

2400

750

2800

750

B

1000

350

1200

350

1200

350

C

700

180

1000

180

1200

180
