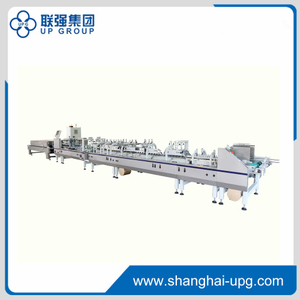

LQ-1100/1450/1800/2400全自动折页㬵合机

JY系列全自动折页机是根据国外市场需求和多功能需求而设计的。主要用于纸板和微瓦楞纸板的折叠和胶合。它包括自动进料器、预夹、防撞锁单元、最终折叠单元、传送单元和压送单元。4角和6角制作(可选)。

数量:
  • LQ-1100/1450/1800/2400
  • UPG

LQ系列全自动折页胶机不仅适用于柔性版纸箱的胶料成型,而且完全满足胶印上光和涂布纸箱胶料的要求。标准机由送料部、预处理折叠部、折叠部、全压部、加压干燥部、计数器和输送部六部分组成。根据客户的不同需求,本机可用于直线盒、防撞锁盒、四/六角盒等形状复杂的纸箱表面施胶功能,实现多种用途。采用可编程控制器(PLC)控制,翻箱驱动,运行稳定,噪音低,预折段设有喷雾加湿和二次压线装置,能有效解决出钢过程中的尺寸缝问题。成型带和拍板速度可独立调节,有效减少了胶接过程中剪刀间隙的形成。

该机操作方便,运行稳定,是造纸企业在后端加工中减少劳动力、提高效率的首选。


飞达部分:

●纸板运输依靠7条宽度为100 mm的送纸皮带,送纸皮带的间距根据张力进行调整,以适应不同宽度的纸板,电源由粮辊提供。

●进料器段左右两侧设有挡板,可根据不同纸板宽度手动调节,左侧装有气动点动装置。

●进纸段前端设有两个进纸刀,可根据不同纸板厚度上下调整。

●无级调速,操作方便快捷,送纸平稳。


预处理折叠部分:

●喷湿设备安装在预处理折叠段前端,根据纸板的干湿程度对纸板进行加湿。光电眼控制加湿时间,感应时自动对折叠过程进行喷雾加湿,保证成型时的纸板折叠线即使在机器高速运转时也不会爆裂,达到理想的成型效果和整齐、准确、美观的纸箱胶合。

●两组压轮,一组胶线轮,另一组钢丝轮,预压喷湿纸板。胶线式可避免折线在高速下爆裂,而深压线可通过手动摆动涡轮和蜗杆来调节。


折叠部分:

●根据纸箱和纸盒的不同,在最终折叠段的前端设置一个或多个涂胶装置,涂胶机由下涂胶轮、上夹轮和胶箱组成。可根据客户需要配置电脑控制喷胶系统。

●纸板左右两侧第二条折线与第四条折线180度折叠主要通过3条40mm宽的底带和2条60mm宽的转弯带实现。编队转弯带的速度可以独立控制剪刀间隙的大小。

●左右两侧设有多个不同角度的托辊轮,托辊轮的位置和角度可根据不同的纸张特性和纸板厚度进行调整,使折叠更加顺畅。

●底部皮带下安装了许多轴向轴承,以支撑和引导皮带的平稳运行。


全压段:

●根据成型纸箱的不同宽度,通过在PLC触摸屏上输入参数,可自动调节左压区与右压区的间距。

●送纸速度应根据整体速度进行调整,使成型纸箱重叠进入全压装。

●上下输送带的间隙(压力)应根据成型纸箱的形状和纸张特性进行调整,使纸箱有序地转移到压纹部,使纸箱粘合更加完美。

●尾部设有拨动装置,通过凸轮轴齿轮的前后运动来校正纸箱的胶合位置,保证胶合精度。

●本机主控柜安装在全压总成上,便于全线检查和操作。


耐压干燥段:

●前端设有左右导杆,可通过

电机根据成型纸箱的尺寸。

●设置风压喷口,防止成型纸箱漂移,

高速输出时交织,可能造成卡纸,损坏纸箱链条,影响机器正常运行。

●顶出挡板顶部和底部设有两个光电开关,其上下限根据成型纸箱的堆码高度设定,自动控制出纸速度和时间,与全线速度相匹配。

●推料器挡板可根据成型纸箱的不同长度前后电动调节。

●采用进口柔性中带,不会压碎成品


柜台和传送部:

●人性化的斜坡式输送机结构,操作方便,减轻劳动强度。

●设有两个顶出铰刀,可根据成型纸箱的形状和长度前后电动调节。

●设有一套夹轮,夹轮能均匀压紧,缓冲冲击力,避免异常出纸。

●根据客户需要,可设置堆垛和顶出数量。

●气动前夹持器和往复式推杆用于更精确和快速的出纸。



型号

JY-1100

JY-1450

JY-1800

JY-2400

最大速度( m/min):

200

200

200

150

瓦楞纸

A B C E F 类3/5.层瓦楞纸

功率(kw):

25

30

35

35

外形尺寸(m)

16.5×1.8×1.6

18.5×2.15×1.6

18.5×2.5×1.6

18.5×3.1×1.9

重(吨):

12

15

15.5

16.5

盒子类型

项目

MAX

MIN

MAX

MIN

MAX

MIN

MAX

MIN

直线盒


A

1100

400

1450

600

1800

600

2400

700

B

800

200

800

250

800

250

1000

300

C

450

60

620

80

780

80

1050

100

锁底盒

A

1050

450

1400

450

1750

600

2350

700

B

800

200

900

200

1000

300

1000

300

C

770

80

860

100

960

150

960

150

D

130

30

130

40

130

40

150

40

四角盒

A

1050

400

1400

500

1700

500

2300

600

B

700

220

800

300

1000

350

1000

350

C

700

150

800

200

800

200

800

200

D

120

50

150

50

150

60

150

60

六角盒

A

1050

450

1400

500

1700

550

2300

600

B

700

200

800

250

800

300

800

300

C

620

120

700

150

700

200

700

200

D

120

50

150

60

150

60

150

60
